Дробильная линия 250 т/ч для твёрдой породы: ZSW490×110 + PE900×1200 + HP300

Baichy подготовила типовую схему дробильной линии производительностью 250 т/ч для переработки твёрдой породы. Конфигурация включает три стадии обработки: крупное дробление, среднее и мелкое дробление, а также сортировку готового материала на четыре товарные фракции. Ниже — состав оборудования, параметры и принцип работы линии.

Схема рассчитана на гранит, базальт, габбро и другие породы с прочностью на сжатие выше 250 МПа. Основное отличие от линий для мягких материалов — связка «щековая + многoцилиндровая конусная» вместо роторной дробилки.

Состав линии и параметры оборудования

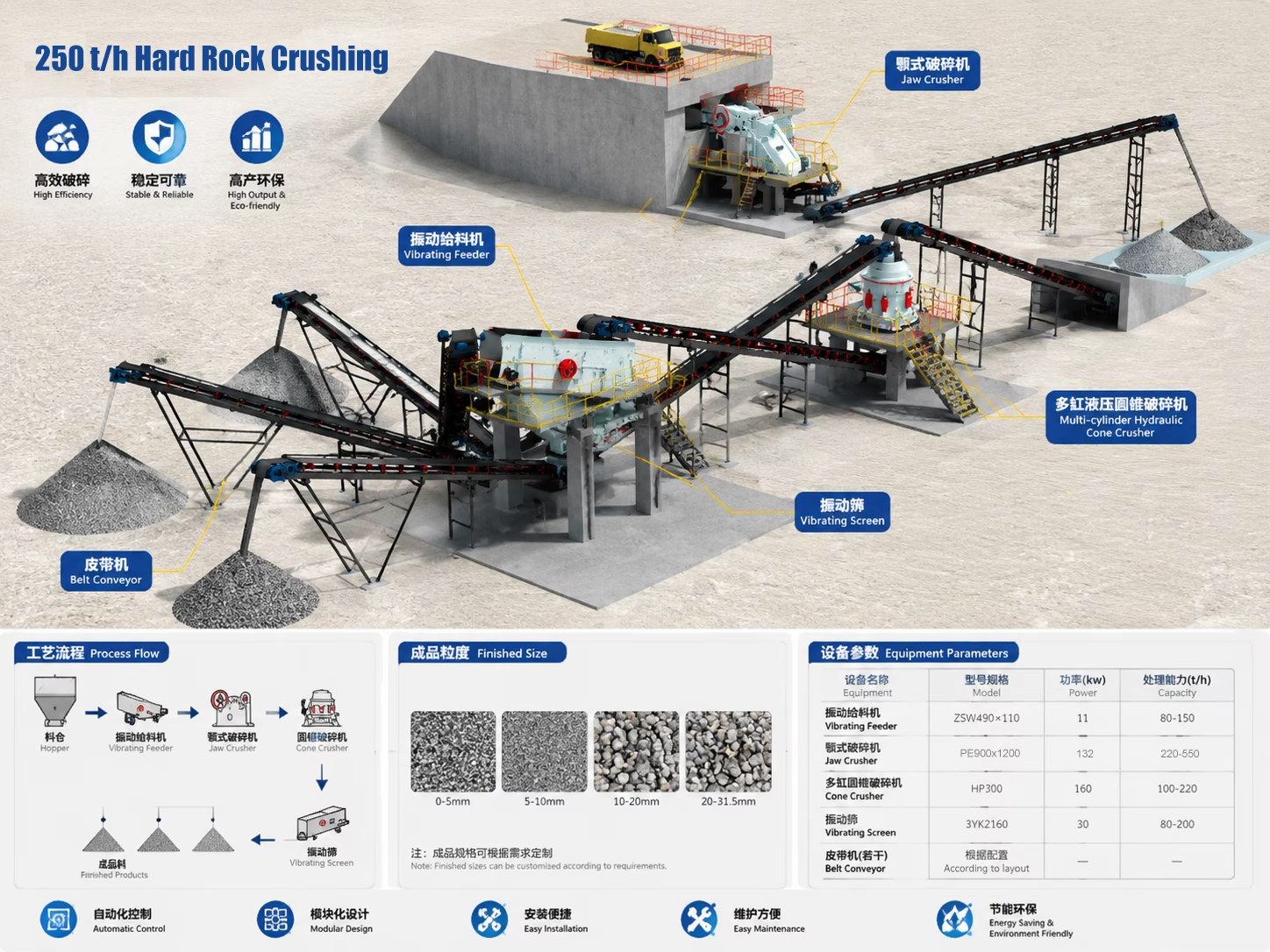

Линия построена по последовательной схеме: каждый узел выдаёт материал определённой крупности для следующего. Это снижает нагрузку на оборудование и обеспечивает стабильный гранулометрический состав готовой продукции.

Оборудование	Модель	Мощность, кВт	Производительность, т/ч
Вибрационный питатель	ZSW490×110	11	80–150
Щековая дробилка	PE900×1200	132	220–550
Многoцилиндровая конусная дробилка	HP300	160	100–220
Вибрационный грохот	3YK2160	30	80–200
Ленточные конвейеры	по компоновке	—	—

Полные характеристики доступны на странице щековой дробилки PE.

Как работает линия

Исходный материал подаётся самосвалом в приёмный бункер, откуда вибрационный питатель ZSW490×110 равномерно направляет его в щековую дробилку PE900×1200. Колосниковая решётка питателя отсеивает мелкую фракцию и грунт до входа в камеру дробления — это снижает нагрузку на щёки и уменьшает износ.

После крупного дробления материал крупностью около 150 мм по конвейеру поступает в многoцилиндровую конусную дробилку HP300. Дробление идёт по принципу сжатия в слое: кусок разрушается между подвижным и неподвижным конусами, поэтому форма зерна получается кубовидной, а лещадность — ниже, чем при ударном дроблении.

Грохот 3YK2160 разделяет продукт на четыре фракции. Крупный материал возвращается на HP300 по обратному конвейеру, а готовый щебень направляется в склад. Система автоматического управления контролирует нагрузку на дробилки и предотвращает перегрузку.

Готовые фракции

Линия выдаёт четыре товарные фракции: 0–5 мм, 5–10 мм, 10–20 мм и 20–31,5 мм. Это стандартный набор для производства бетона, асфальтобетона и дорожного основания. При необходимости номенклатуру фракций можно изменить, заменив сита на грохоте.

Если по проекту требуется дополнительная стадия для получения искусственного песка, после конусной дробилки устанавливается машина для производства песка VSI.

Преимущества схемы для твёрдой породы

Низкий износ на абразивном материале. Связка «щековая + конусная» дешевле в эксплуатации, чем ударные дробилки на тех же стадиях. Ресурс брони HP300 в гранитном режиме составляет 1,200–2,000 моточасов.

Кубовидная форма зерна. Сжатие в слое даёт щебень с низкой лещадностью — подходит для высокопрочного бетона.

Автоматизация и модульная компоновка. Линия управляется с одного пульта, узлы поставляются в виде модулей заводской готовности. Монтаж занимает меньше времени, чем у полностью стационарного комплекса.

Часто задаваемые вопросы

Q1: Какие материалы подходят для этой линии?

Гранит, базальт, габбро, диорит и другие породы с прочностью на сжатие выше 250 МПа. Для известняка и доломита можно рассмотреть роторную схему — она дешевле по капитальным затратам.

Q2: Можно ли изменить количество фракций на выходе?

Да. Количество товарных фракций определяется числом сит на грохоте. Базовый вариант — четырёхфракционный на 3YK2160; при необходимости схема перестраивается.

Q3: Нужна ли отдельная стадия для производства песка?

Если в проекте требуется искусственный песок 0–5 мм в больших объёмах, после конусной дробилки добавляется машина VSI. Без неё линия выдаёт только щебень.

Вывод

Дробильная линия 250 т/ч на базе ZSW490×110, PE900×1200, HP300 и 3YK2160 — это готовая схема для переработки твёрдой породы с получением четырёх товарных фракций щебня. Комбинация щековой и конусной дробилок даёт низкий износ и качественную форму зерна. Инженеры Baichy подберут конфигурацию под ваш материал, требуемые фракции и условия площадки.
