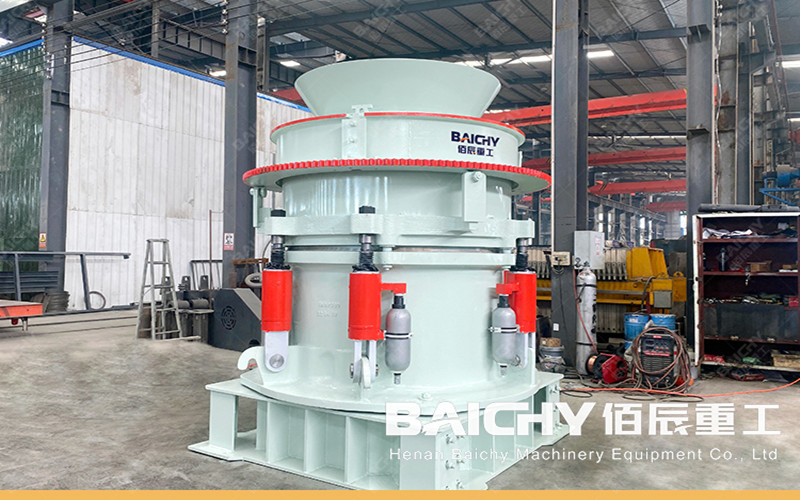

Многоцилиндровые гидравлические конусные дробилки серии HP - это высокопроизводительное дробильное оборудование, широко используемое в горнодобывающей, строительной, металлургической и других отраслях промышленности. Ниже приводится краткое описание многоцилиндровых гидравлических конусных дробилок серии HP:
1. Конструктивный состав
Многоцилиндровые гидравлические конусные дробилки серии HP в основном состоят из следующих частей:
Рама: Прочная конструкция рамы выдерживает вес всей дробилки и обеспечивает стабильную работу оборудования.
Передаточное устройство: Горизонтальный вал приводится в движение двигателем, а эксцентриковая втулка приводится во вращение шестерней.
Эксцентриковая втулка вращается вокруг главного вала, закрепленного на основной раме, приводя в движение подвижный конус для выполнения операций дробления.
Движущийся конус, стенка для дробления, стенка для перекатывания раствора: Движущийся конус приводит в движение стенку для дробления, при этом расстояние между движущимся конусом и стенкой для перекатывания раствора периодически изменяется для завершения дробления материала.
Гидравлическая система: Обеспечивает гидравлическую мощность, необходимую в процессе дробления, обеспечивает стабильную работу оборудования и при необходимости обеспечивает защиту от перегрузки.
Регулировочное устройство: Используется для регулировки размера камеры дробления и контроля размера измельчаемых частиц.
2. Принцип работы многоцилиндровой гидравлической конусной дробилки серии HP
Принцип работы многоцилиндровой гидравлической конусной дробилки серии HP заключается в том, что горизонтальный вал вращается с помощью двигателя, а эксцентриковая втулка вращается вокруг главного вала, закрепленного на основной раме, с помощью зубчатого колеса. Трение эксцентриковой втулки приводит в движение подвижный конус, приводящий дробильную стенку в маятниковое движение, и расстояние между дробильной стенкой и стенкой из раствора периодически изменяется, тем самым завершая измельчение материала. В то же время гидравлическая система может автоматически регулировать размер разгрузочного отверстия в соответствии с требованиями, предъявляемыми к частицам различного размера.
3. Рабочие характеристики многоцилиндровой гидравлической конусной дробилки серии HP
Высокая производительность: Подходящая скорость вращения, большой эксцентриситет и оптимизированная конструкция камеры дробления определяют высокую производительность многоцилиндровых гидравлических конусных дробилок серии HP.
Высокое содержание мелких частиц: Оптимизированная конструкция камеры дробления, высокочастотное дробление, комбинация большого эксцентриситета и принцип слоистого дробления позволяют измельчать материал меньшего размера, чем в разгрузочном отверстии дробилки, с отличной формой частиц и более высоким содержанием мелких частиц.
Высокая производительность: Прочная конструкция рамы, увеличенный эксцентриситет и применение высокопрочных материалов из легированной стали позволяют дробилке выдерживать большее усилие дробления, тем самым достигая большого коэффициента дробления и высокой производительности.
Длительный срок эксплуатации и сокращение времени на техническое обслуживание: Гидравлический цилиндр с двусторонней регулировкой разгрузки обеспечивает защиту от перегрева, а двойной аккумулятор повышает скорость работы гидравлической системы, предотвращая перегрев. Функция очистки гидравлической полости с фиксированным ходом позволяет быстро возобновить производство.
Простая и быстрая эксплуатация и техническое обслуживание: Гидравлический двигатель управляет регулировкой выпускного отверстия, а функция фиксированного поворота конуса и разборки с помощью одной кнопки предназначена для того, чтобы сделать замену износостойких деталей удобной и быстрой, снижая затраты на техническое обслуживание.
Высокая степень автоматизации: Используется система управления PLC, а все данные и рабочее состояние отображаются на сенсорном экране, что делает управление более удобным. Крупные производственные линии могут работать в полностью автоматическом режиме.
4. Технические параметры многоцилиндровой гидравлической конусной дробилки серии HP
Технические параметры многоцилиндровых гидравлических конусных дробилок серии HP варьируются от модели к модели, но ниже приведены некоторые общие диапазоны параметров:
Размер подаваемых частиц: В зависимости от модели размер подаваемых частиц варьируется, как правило, от 200 до 300 мм.
Диапазон регулировки выпускного отверстия: регулируется в диапазоне от 5 мм до 51 мм.
Производительность: В зависимости от модели и характеристик материала производительность составляет от сотен тонн до тысяч тонн в час.
Мощность двигателя: В зависимости от модели и требований к электропитанию мощность двигателя может варьироваться от сотен киловатт до киловатт в секунду.
V. Области применения
Многоцилиндровые гидравлические конусные дробилки серии HP широко используются при дроблении горной руды, горных пород высокой твердости, строительных материалов и в других областях, таких как гранит, базальт, диабаз, сланец, кварцевый камень и другие материалы. В то же время он также подходит для переработки заполнителей на цементных заводах, песчано-гравийных заводах, бетоносмесительных станциях и в других отраслях промышленности.
